fusion splice เครื่องสไปส์ สายไฟเบอร์ออฟติก ราคาถูก

เครื่องสไปส์ สายไฟเบอร์ออฟติก


Digital fusion splicer with automatic focus function
- Fiber core can be display clearly
- Single X or Y view and X & Y view simultaneously
- Auto detect cleaved endface fault
- Display fiber cleaved and offset angle
- Display core and clad offset
- 5.6 inch TFT color LCD monitor with clear digital image display
- USB & VGAinterface
- Software upgrade via USB interface

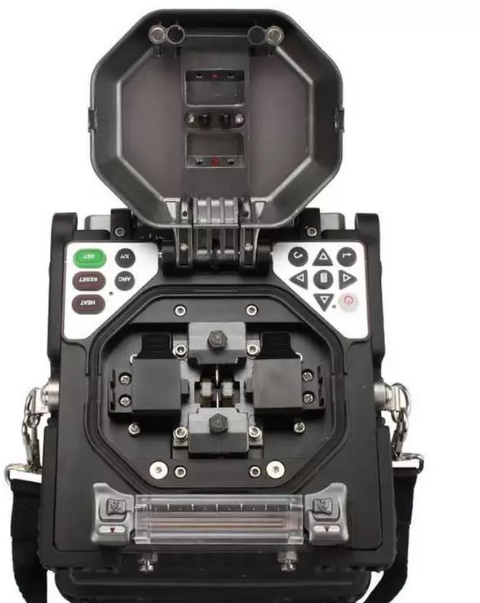

Model RY-F600H with Fiber Holders
Applicable fibers SM (ITU-T G.652), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)
Fiber cleaved length 10 ~16mm (Coating diameter<250µm);16mm(Coating diameter250~1000µm)
Fiber diameter Cladding diameter:80 ~150µm , Coating diameter:100 ~1000µm
Auto focusing Available
Fiber aligning method Core aligning, clad aligning, manual aligning
Average splice loss 0.02dB (SM), 0.01dB (MM), 0.04dB (DS), 0.04dB( NZDS)
Splicing time Typical 9 sec,with standard SM fiber
Heating time Typical 36 sec
Applicable sleeves 60mm, 40mm and a series of micro sleeves
Tension test 2N(option)
Electrode life 5000
Battery capacity Typical 400 cycles (splice and heat)
Monitor 5.1 inch TFT color monitor
Terminal USB 1.1 and VGA , software upgrade via USB interface
Operating condition 0 ~ 5000m above sea level, 0 ~ 95%RH and -10~50oCC, respectively, Max. wind velocity of 15m/s
Splicing mode Auto ,normal
Fiber cleaved angle threshold set 0.1 ~ 10.0 oC , 0.1oCstep
Power supply Li-battery 11.8V , AC100-240V DC12.6V/5.0A
Dimension L169*W152*H155mm
weight 2.4kg 2.9kg(battery)


โมเดล RY-F600H
พลังงาน แบตเตอรี่
Size (cm) 16.9 x 15.2 x 15.5
Weight (kg) 2.4
Warranty type ไม่มีการรับประกัน
Watch Strap Color Black

รายการสินค้าในกล่อง
ตัวเครื่องแบตเตอรี่แท่นชาร์จตัวตัดกล่องใส่เครื่อง
เครื่องเชื่อมต่อ สายออปติกราคาถูก
 Fiber Fusion Splicer
เครื่องต่อสาย เชื่อมสาย ตัดสาย ไฟเบอร์ ออปติกส์รุ่นนี้นำเข้ามาจากประเทศจีน เป็นสินค้าราคาถูกมาก และมีการรับประกันค่อนข้างดี ส่วนตัวเครื่องถือว่าแข็งแรง แบตเตอรี่ก้อใช้ได้นานมากเหมาะสำหรับงาน ที่เข้าสายต่อเชื่อมสาย วันละ 300-500 core สนใจสินค้าเข้าไปที่ http://www.facebook.com/charnchaidotnet หรือโทร งานด่วนที่ 0922638134 ตลอด 24 ชั่วโมง
ดูผลงาน หรือสั่งซื้อเครื่องเชื่อมสายที่ http://www.charnchai.net
http://www.faifathai.com
